 Selbstbau > Model EVOLUTION



Hierbei handelt es sich um eine Weiterentwicklung eines Users vom Netz.

Ein Nachbau erwartet aber mindestens Grundkenntnisse der Schaltungstechnik.











Ausgehend vom Stim-M4 ist dieses Gerät über einen Zeitraum von einem halben Jahr weiterentwickelt worden. Während dieser Zeit wurden mir die Entwicklungsschritte in

unseren E-Mails in der Korrespondenz mitgeteilt. Ausserdem gab es eine umfangreiche Informationssuche auf dem www, um zu diesem Resultat zu kommen.



















 Am Ende dieser Seite gibt es einen Download Link für eine Bessere Erkennbarkeit der Schaltung















Die gesamte Schaltung wurde mehrfach verändert, aufgebaut, getestet und abschliessend so wie hier dargestellt für Gut befunden.





Neue Funktionen sind unter anderem:

Galvanische Trennung im Signaleingang.

Möglichkeit der Bluetooth Kopplung von Signalquellen.

Verwendung von 70 Volt oder 100 Volt Technik.

Auswahl des Masterausgangs.

Umschaltung der Eingangssignale R-L / L-R.







Hier ein paar Photos:

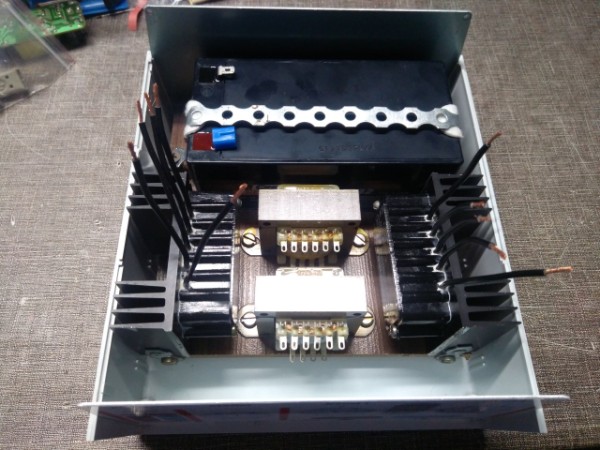

Gehäuseaufteilung mit Kühlkörpern und Modulen

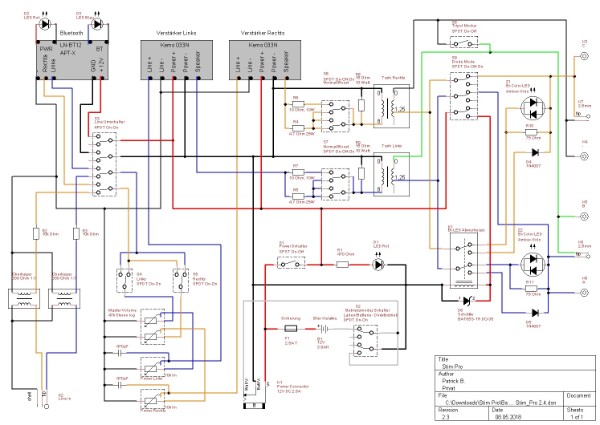

Komplette Schaltung

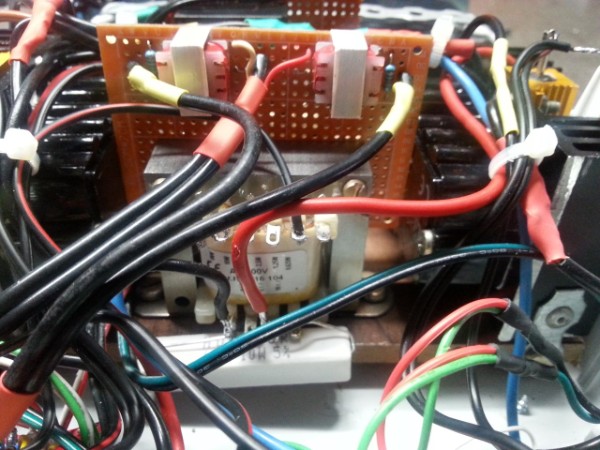

Trafos und Trenntrafo des Eingangsignales

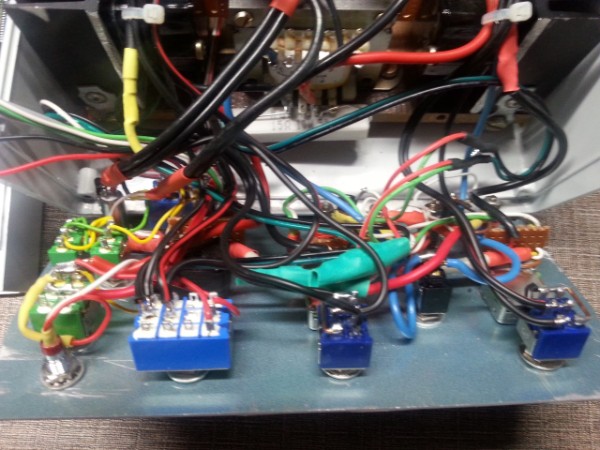

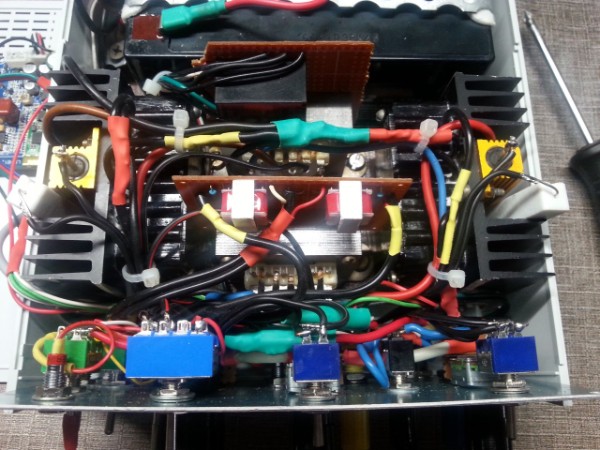

Verdrahtung der Frontseite

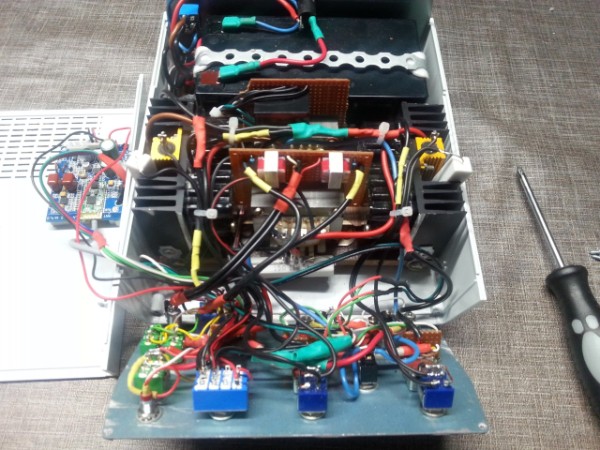

Alles sehr kompakt aufgebaut





Hier auf die Lastwiderstände achten

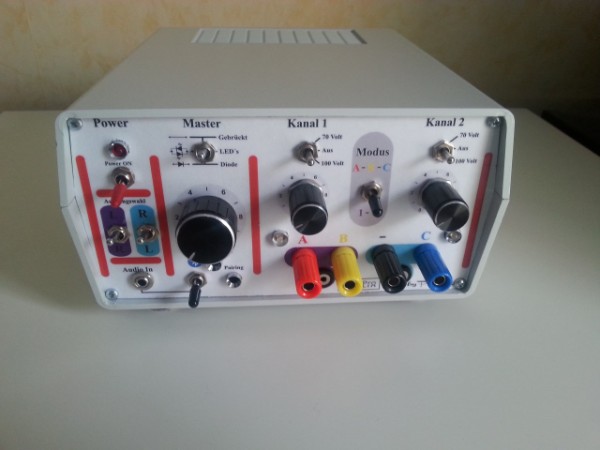

Front und Rückseite





 --------------------------------------------------------------------------------

Download Links

--------------------------------------------------------------------------------





Hier die dazugehörige Teileliste als pdf zum Download:







Teileliste Conrad Elektronik Evolution.pdf


Download

----------------------------------------------



Hier das Schaltschema als A3 pdf



Schaltung Stim_Pro 2.4-Evolution.pdf


Download

----------------------------------------------

Hier die Front und Rückseite als:

- a. pdf



Folie Forum.pdf
Download










- b. jpg









Folie Forum.jpg
Download





---------------------------------------------------------------------------------------



Seraah





Photos und Schaltung zur Verfügung gestellt von Patrick





Bei Fragen, werden Mails weitergeleitet.
