Selbstbau "Seraah Stim - M4(b)"



Ist zur Zeit in Arbeit.



Wird nach folgendem Schaltschema gebaut:







 Hier gibt es die Teileliste und das Schema als pdf zum Download:





Sammelmappe-Stim M4(b).pdf
Download











Teileliste M4(b)











(Teilenummern von Conrad.de / Preise Stand 02.2013)



1 x        Kunststoffgehäuse ca.170x190x90            521884              17,01

1 x       Auto. Steckerladegerät 12V                           250338                9,95

1 x       Blei Akku   12V / 3,2Ah                                    250189              23,55

2 x       KEMO Verst-Modul M033N/18W                   130082     a       20,95



1 x       LED rot Innenreflektor Signallampe            149845                3,41   (oder Normale LED mit Fassung)

2 x       LED 5mm Grün                                               184705     a         0,16

2 x       LED Fassung Innenrefl.                                 185957     a         0,77



2 x       Diode 1N4001                                                  162213     a         0,12



2 x       Kühlkörper z.B.                                                 188611     a         4,05  (für KEMO-Modul)



2 x        Drahtwiderstand 1K 5W                                410357     a        0,91

1 x       Widerstand 470 ohm 0,5W                            405213               0,09    (entfällt bei Verwendung Signallampe)



2 x       Poti 10 Kohm Mono            lin                         450021     a        3,42

1 x       Poti 47 Kohm Stereo          log                        446331               4,47



2 x       Tonfrequenz-Übertrager                                  516104     a        5,01



2 x        Kippschalter 1 x um                                         700533     a        2,41

1 x        Kippschalter 2 x um                                         700541               2,73



2 x       Knopf schwarz 28,5mm                                   715727     a        2,18

1 x       Knopf schwarz 36,5mm                                   715735                2,18



1 x       Einbaubuchse mit Schaltkontakt                   733946                0,87 (Ladeanschluß)

1 x       Klinkenbuchse Stereo 3,5mm                        734136               0,79

1 x       DC-Kabel 0,4qmm 2,1/ 5,5mm                      734197               2,09

            (Ladekabel, statt standard Kabelklemmen)



4 x        Laborbuchse 4mm (Buchsen) teilisoliert Farben nach Wahl.     Preise ca. 0,66 pro Stück



Dazu Kleinmaterial, wie: Kabelbinder, Schrumpfschlauch, Montageband und Schrauben/Muttern/Scheiben.

Bedruckbare Folie, Selbstklebend und Schutzfolie darüber.

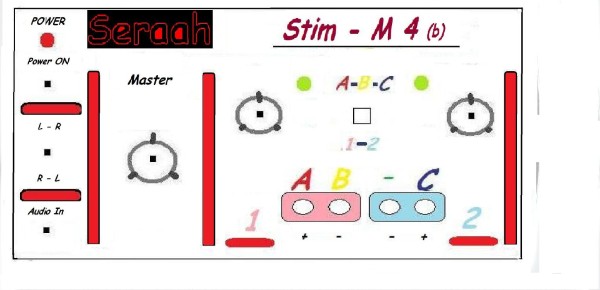

Frontplattenentwurf dazu









Für die Richtigkeit der Schaltungen und Funktionsweise wird keine Verantwortung übernommen.

Eine Verwendung erfolgt auf eigene Gefahr und eigenes Risiko,

Ebenso der Nachbau der Schaltungen erfolgt auf eigenes Risiko und ohne Gewähr für die Funktion.





Seraah Februar 2013
